圓法蘭盤行星減速機

您當前的位置：首頁 ? 行星減速機 ? 圓法蘭盤行星減速機 ? 圓法蘭盤行星減速機

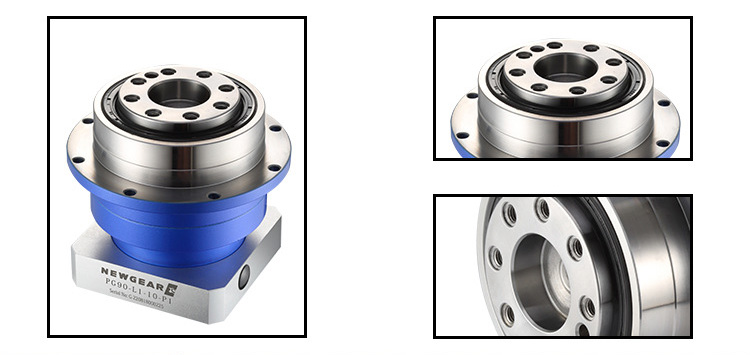

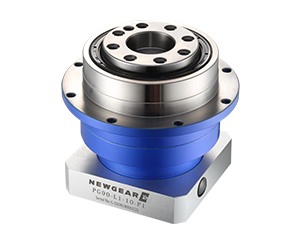

圓法蘭盤行星減速機

詳細信息：

圓法蘭盤行星減速機

產品描述：

一.獨特的法蘭盤輸出方式，獲得更大安裝自由度

二.機身尺寸更短，安裝空間要求低。

三.抵回程間隙，定位更精準。

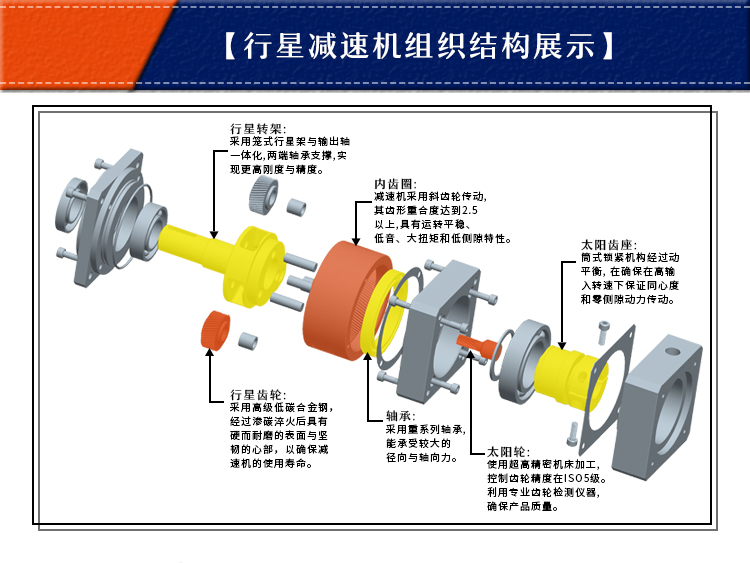

四.雙支撐籠式行星架結構，高可靠度，可適應頻繁正反轉。

五。轉架裝配圓推滾子軸承，滿足重載工況要求。

規格范圍：64-200

速比范圍：3-100

精度范圍：1-3arcmin(p1等級)

3-5 arcmin(p2等級)

5-7arcmin(p3等級)、

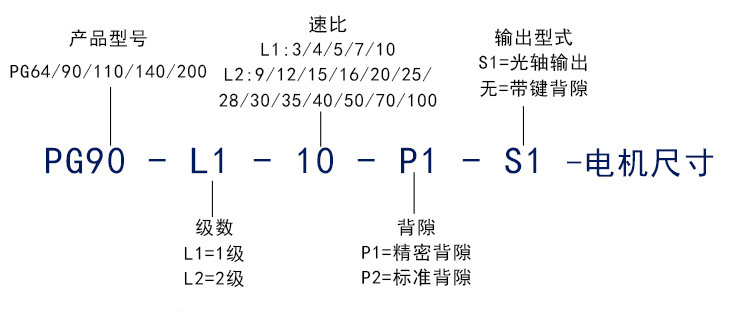

圓法蘭盤行星減速機技術參數選型規格

技術參數			選型規格


	級數	速比	PG64	PG90	PG110
額定扭矩（Nm)	L1	4	28	75	170
		5	28	75	170
		7	28	75	120
		10	18	60	120
	L2	20	40	90	210
		25	40	90	200
		35	40	90	210
		40	40	90	210
		50	40	90	220
		70	40	90	200
		100	18	60	120
防護等級		IP65
環境溫度		45℃ 至 -15℃

技術參數				選型規格
				PG64	PG90		PG110
最大扭矩			Nm	1.5倍額定扭矩
緊急制動扭矩			Nm	2.5倍額定扭矩
最大容許徑向力			N	680	1750		3100
最大容許軸向力			N	340	875		1250
抗扭剛性			Nm/arcmin	13	31		82
最大輸入轉速			rpm	6000	6000		4500-6000
額定輸入轉速			rpm	3300-5500	2600-4500		2300-4200
噪音			dB	＜58		＜60	＜65
平均壽命			h	20000
滿載效率			%	L1≥95% L2≥90%
回程間隙	P0	L1	arcmin	≤3	≤3		≤3
		L2	arcmin	≤5	≤5		≤5
	P1	L1	arcmin	≤5	≤5		≤5
		L2	arcmin	≤8	≤8		≤8
轉動慣量	L1	4	Kg.cm2	0.13	0.51		2.87
		5	Kg.cm2	0.13	0.47		2.71
		7	Kg.cm2	0.13	0.45		2.62
		10	Kg.cm2	0.03	0.44		2.57
	L2	20	Kg.cm2	0.03	0.23		0.47
		25	Kg.cm2	0.03	0.23		0.47
		35	Kg.cm2	0.03	0.23		0.47
		40	Kg.cm2	0.03	0.23		0.47
		50	Kg.cm2	0.03	0.2		0.44
		70	Kg.cm2	0.03	0.2		0.44
		100	Kg.cm2	0.03	0.2		0.44
