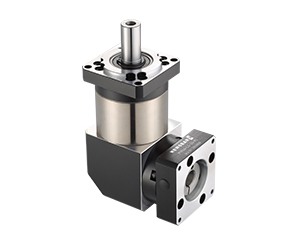

微型直角減速機

詳細信息：

微型直角減速機PVF90系列

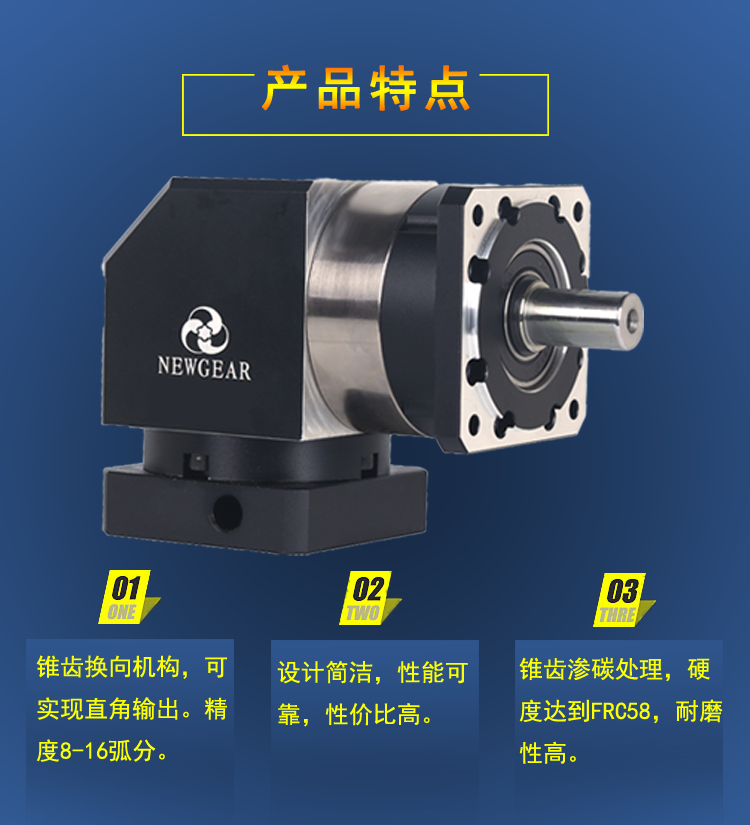

產品功能：

一、帶有維齒換向結構，可實現直角輸出。

二、設計簡潔性能可靠，極具性?xún)r(jià)比。

三、維齒副滲碳處理，硬度HRC58，耐磨性?xún)?yōu)。

規格范圍；60-20

速比范圍；3-100

精度范圍；8-16arcmin

PVF90系列直角行星減速選型技術參規格

技術參數			規格型號


	級數	速比	PVF60	PVF90	PVF120
額定扭矩（Nm）TN	L1	3	27	96	161
		4	40	122	210
		5	40	122	210
		7	34	95	170
		10	16	56	86
	L2	9	27	96	161
		12	27	96	161
		15	27	96	161
		16	40	122	210
		20	40	122	210
		25	40	122	210
		28	40	122	210
		30	27	96	161
		35	40	122	210
		40	40	122	210
		50	40	122	210
		70	34	95	170
		100	16	56	86
重量（Kg）	L1		1.7	4.4	12
	L1		1.7	4.4	12
	L2		1.9	5	14

技術參數				規格型號


最大扭矩			Nm	PVF60	PVF90	PVF120
緊急制動扭矩			Nm	2倍額定扭矩
最大容許徑向力			N	240	450	1240
最大容許軸向力			N	220	430	1000
抗扭剛性			Nm/arcmin	1.8	4.85	11
最大輸入轉速			rpm	8000	6000	6000
額定輸入轉速			rpm	4000	3500	3500
平均壽命			h	20000
滿載效率			%	L1≥95% L2≥92%
回程間隙	P0	L1	arcmin	≤6	≤6	≤6
	P0	L2	arcmin	≤8	≤8	≤8
	P1	L1	arcmin	≤10	≤10	≤10
	P1	L2	arcmin	≤12	≤12	≤12
轉動慣量	L1	3	Kg.cm2	0.46	1.73	12.78
		4	Kg.cm2	0.46	1.73	12.78
		5	Kg.cm2	0.46	1.73	12.78
		7	Kg.cm2	0.41	1.42	11.38
		10	Kg.cm2	0.41	1.42	11.38
	L2	12	Kg.cm2	0.44	1.49	12.18
		15	Kg.cm2	0.44	1.49	12.18
		20	Kg.cm2	0.44	1.49	12.18
		25	Kg.cm2	0.44	1.49	12.18
		28	Kg.cm2	0.44	1.49	12.18
		40	Kg.cm2	0.44	1.49	12.18
		50	Kg.cm2	0.34	1.25	11.48
		100	Kg.cm2	0.34	1.25	11.48
